Ecumaster Emu Classic johdot

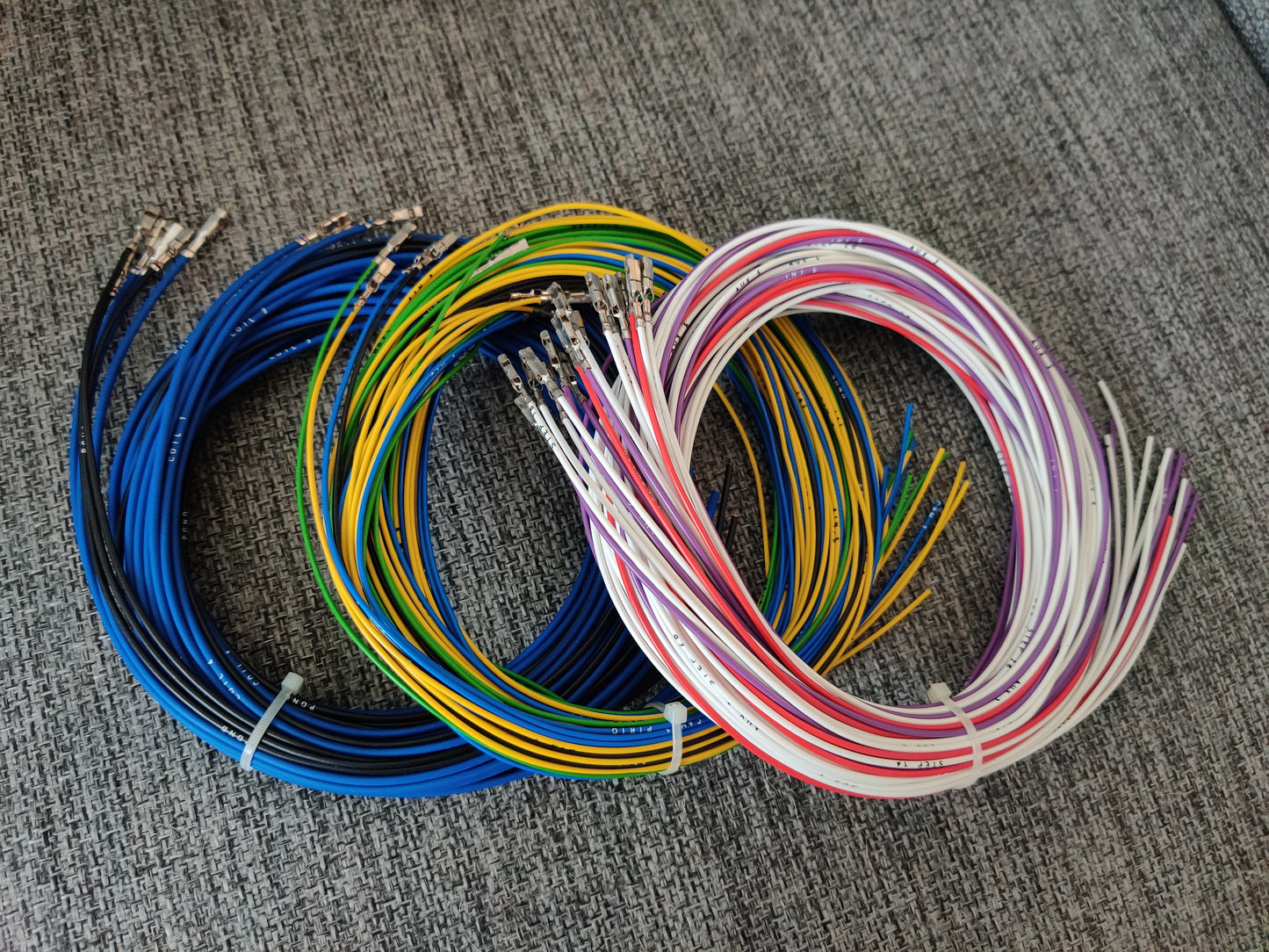

Ecumaster EMU johtosarjan johtimien eristeeseen on painettu merkinnät johtimen käyttötarkoituksen mukaisesti. Johdot ovat autotehtaiden laajasti käyttämää FLRY-johtoa ( lämpöstabiilia 105 C asti). Kukin johto on krimpattu EMU:n liitinkontaktilla. Johdinten pituus on 2,5 metriä ja väreinä musta, punainen, vihreä, sininen, valkoinen, liila.

Yksityiskohtaisemmat tiedot johtomerkinnöistä

• Poweri-maadoitus 3 kpl: PGND
• Maadoitus moottoriin: EGND
• Sytytyspuolien johdot: COIL 1, 2, 3, 4, 5, 6
• WBIP (Wideband IP)
• WBWS (Wideband WS)
• WBHTR (Wideband Heater)
• WBVS/IP (Wideband VS/IP)
• AIN 1, 2, 3, 4
• TPS
• IAT
• CLT
• PTRIG (Primary trigger)
• CAM 2
• CAM 1
• VSS
• OUT 5V
• IGNSW12V (Ignition Switch 12 Volt)
• AUX 1, 2, 3, 4, 5 ,6
• STEP 1A
• STEP 1B
• STEP 2A
• STEP 2B
• INJ 1, 2, 3, 4, 5, 6

Asennuskohteesta riippuen saatat tarvita lisäksi myös suojattua kaapelia triggereille ja nakutusantureille.
